Hệ thống bơm chữa cháy – Cấu tạo, sơ đồ và quy trình vận hành theo tiêu chuẩn PCCC

Trong bối cảnh số lượng vụ cháy nổ tại nhà xưởng, chung cư, trung tâm thương mại và công trình công cộng ngày càng gia tăng, hệ thống bơm chữa cháy đóng vai trò đặc biệt quan trọng trong việc kiểm soát và dập tắt đám cháy kịp thời. Đây không chỉ là yêu cầu bắt buộc theo quy định pháp luật về phòng cháy chữa cháy, mà còn là giải pháp bảo vệ an toàn tính mạng con người và tài sản của doanh nghiệp.

Một hệ thống bơm chữa cháy được thiết kế đúng tiêu chuẩn, vận hành ổn định và bảo trì định kỳ sẽ luôn trong trạng thái sẵn sàng, đảm bảo cung cấp nước với áp lực và lưu lượng phù hợp ngay khi xảy ra sự cố. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình vận hành hệ thống bơm chữa cháy, đồng thời đưa ra những lưu ý quan trọng khi thiết kế – thi công hệ thống PCCC cho công trình.

Hệ thống bơm chữa cháy là gì?

Hệ thống bơm chữa cháy là tổ hợp các thiết bị cơ điện có chức năng hút và cấp nước chữa cháy cho toàn bộ hệ thống PCCC trong công trình. Nguồn nước sau khi được bơm sẽ được phân phối đến các họng nước, trụ chữa cháy, hệ thống sprinkler hoặc các thiết bị chữa cháy khác thông qua hệ thống đường ống.

Theo quy định hiện hành, hầu hết các cơ sở sản xuất, kinh doanh, kho bãi, chung cư, trường học và công trình công cộng đều bắt buộc phải trang bị hệ thống bơm chữa cháy phù hợp với quy mô và mức độ nguy hiểm cháy nổ. Việc lựa chọn công suất bơm, số lượng bơm và phương án dự phòng cần được tính toán kỹ lưỡng ngay từ giai đoạn thiết kế.

Vai trò của hệ thống bơm chữa cháy trong công trình

Hệ thống bơm chữa cháy giúp đảm bảo nước luôn được cấp liên tục, đúng áp lực và đúng thời điểm. Đặc biệt đối với các công trình cao tầng hoặc nhà xưởng có diện tích lớn, vai trò của hệ thống bơm càng trở nên quan trọng, giúp lực lượng chữa cháy tại chỗ và chuyên nghiệp triển khai phương án dập lửa nhanh chóng.

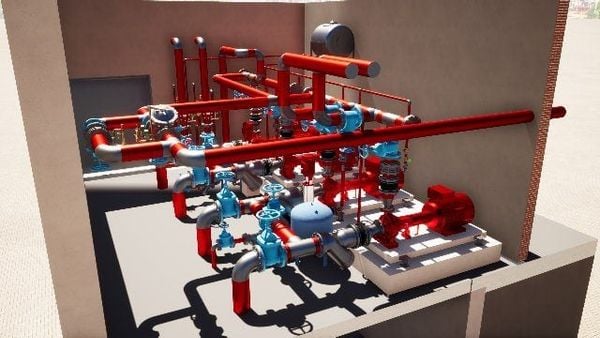

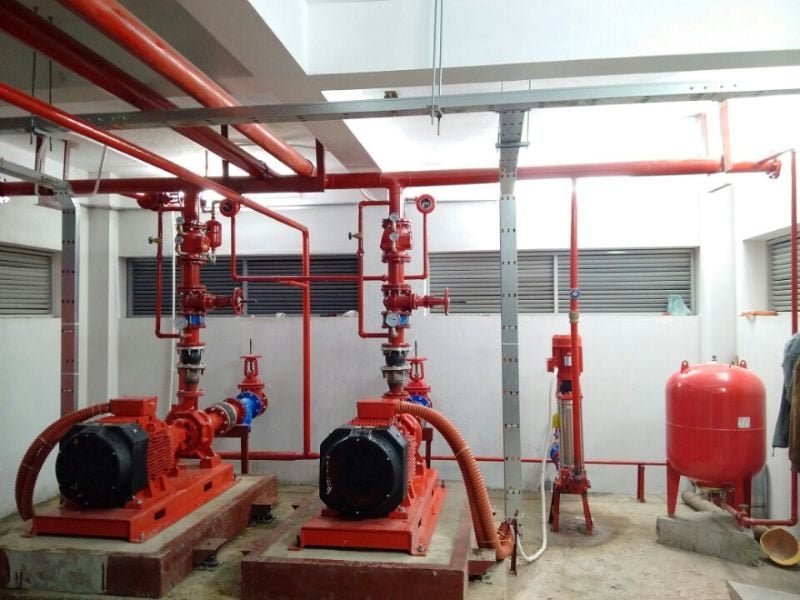

Cấu tạo hệ thống bơm chữa cháy tiêu chuẩn

Một hệ thống bơm chữa cháy cơ bản thường được thiết kế theo cấu hình gồm nhiều cụm bơm hoạt động song song và dự phòng cho nhau. Trung tâm điều khiển của hệ thống là tủ điều khiển bơm chữa cháy, có nhiệm vụ giám sát, điều khiển và tự động hóa toàn bộ quá trình vận hành.

Tủ điều khiển hệ thống bơm chữa cháy

Tủ điều khiển được thiết kế để vận hành hệ thống ở nhiều chế độ khác nhau như bằng tay, tự động hoặc cưỡng bức. Tủ thường tích hợp các thiết bị hiển thị và cảnh báo như đồng hồ đo áp, đèn tín hiệu, còi báo trạng thái, giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của từng máy bơm.

Bơm điện chữa cháy (bơm chính)

Bơm điện là máy bơm chính, chịu trách nhiệm cấp nước chữa cháy trong điều kiện nguồn điện ổn định. Đây là bơm có công suất lớn, lưu lượng cao, đáp ứng yêu cầu cấp nước cho toàn bộ hệ thống trong quá trình chữa cháy.

Bơm diesel chữa cháy (bơm dự phòng)

Bơm diesel được lắp đặt nhằm đảm bảo hệ thống vẫn hoạt động khi xảy ra sự cố mất điện. Trong nhiều tiêu chuẩn PCCC, bơm diesel là yêu cầu bắt buộc đối với các công trình có nguy cơ cháy nổ cao hoặc quy mô lớn.

Bơm bù áp chữa cháy

Bơm bù áp có nhiệm vụ duy trì áp suất ổn định trong đường ống chữa cháy khi hệ thống ở trạng thái chờ. Nhờ bơm bù áp, hệ thống luôn sẵn sàng kích hoạt nhanh chóng ngay khi có tín hiệu sụt áp do mở van chữa cháy.

Nguyên lý hoạt động của hệ thống bơm chữa cháy

Hệ thống bơm chữa cháy hoạt động theo nguyên lý khép kín, tự động hóa cao và có sự phối hợp giữa các cụm bơm. Trong điều kiện bình thường, bơm bù áp sẽ duy trì áp lực đường ống ở mức ổn định. Khi áp suất đạt đến ngưỡng cài đặt, bơm bù sẽ tự động dừng.

Khi xảy ra cháy, việc mở họng nước hoặc sprinkler sẽ làm áp suất trong đường ống giảm nhanh. Ngay lập tức, bơm điện chính sẽ được kích hoạt để cấp nước với lưu lượng lớn. Nếu bơm điện không hoạt động hoặc áp lực không đáp ứng yêu cầu, bơm diesel dự phòng sẽ tự động khởi động nhằm đảm bảo hệ thống không bị gián đoạn.

Các chế độ vận hành của hệ thống bơm chữa cháy

Hệ thống bơm chữa cháy thường được thiết kế với nhiều chế độ vận hành nhằm đáp ứng các tình huống khác nhau trong thực tế sử dụng.

Chế độ vận hành bằng tay cho phép người vận hành chủ động khởi động hoặc dừng từng máy bơm thông qua tủ điều khiển. Chế độ này thường được sử dụng trong quá trình kiểm tra, chạy thử hoặc bảo trì hệ thống.

Chế độ vận hành tự động là chế độ chính khi hệ thống đã đưa vào sử dụng. Toàn bộ quá trình khởi động và dừng bơm được điều khiển dựa trên tín hiệu áp suất và cảm biến, đảm bảo phản ứng nhanh và chính xác khi xảy ra cháy.

Trong trường hợp khẩn cấp, khi tủ điều khiển gặp sự cố, hệ thống vẫn có thể vận hành ở chế độ cưỡng bức để đảm bảo khả năng chữa cháy liên tục.

Quy trình vận hành hệ thống bơm chữa cháy an toàn

Quy trình vận hành hệ thống bơm chữa cháy cần tuân thủ nghiêm ngặt các quy định về an toàn PCCC. Trước khi khởi động, người vận hành cần kiểm tra tổng thể tình trạng hệ thống, bao gồm máy bơm, khớp nối, đường ống, van, tủ điều khiển và nguồn điện.

Sau khi hoàn tất kiểm tra, hệ thống sẽ được khởi động theo đúng trình tự kỹ thuật, đảm bảo bơm chính, bơm bù áp và bơm dự phòng hoạt động ổn định. Trong quá trình vận hành, các thông số áp suất, dòng điện và tình trạng bơm cần được theo dõi thường xuyên để kịp thời xử lý sự cố phát sinh.

Kiểm tra và bảo trì hệ thống bơm chữa cháy định kỳ

Công tác kiểm tra bao gồm đánh giá tình trạng hoạt động của các máy bơm, kiểm tra đường ống, van, đầu nối, cũng như hệ thống điện và tủ điều khiển. Việc bảo trì cần được thực hiện bởi đơn vị có chuyên môn, kinh nghiệm và đủ điều kiện theo quy định pháp luật.

Lựa chọn đơn vị thiết kế – thi công hệ thống bơm chữa cháy uy tín

Để đảm bảo hệ thống bơm chữa cháy đáp ứng đầy đủ yêu cầu kỹ thuật và pháp lý, việc lựa chọn đơn vị thiết kế – thi công uy tín là yếu tố vô cùng quan trọng. Đơn vị thi công cần có kinh nghiệm thực tế, hiểu rõ các tiêu chuẩn PCCC hiện hành và khả năng tư vấn giải pháp phù hợp cho từng loại công trình.
